详细信息
详细说明
用途

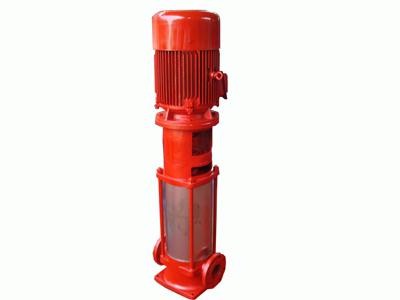

XBD-GDL型立式多级管道消防泵可广泛应用于高层建筑的消防,供水增压装置以及冷热水循环等。
输送介质
主要供吸送常温清水之用
转速 2900r /min
流量 2-108 m3/h
扬程 24-200m
功率 1.0-90KW
工作条件
最高工作温度:105℃
最大工作压力:1.97MPa
泵说明
进出水口处于同一轴线、而且口径相同,可以象阀门一样装在管路上。按口径大小采用圆型法兰和椭圆型法兰两种连接方式多台并联使用可减少泵机组的配带功率,简化电控设备。轴、轴套、外简体用不锈钢制造;轴封采用耐磨机械密封。该型泵具有运转平稳、噪音低、占地面积小、安装维修方便的特点。
旋转方向
泵的传动是通过弹性联轴器由立式电机带动。从电机端往泵方向看,水泵为顺时针方向转动。
型号意义
XBD 3.5/0.5-25 GDL X5
XBD:电动消防泵组
3.5:泵工作压力MpaX10
0.5:泵设计流量L/S
25:进、出口口径
GDL:立式多级管道泵
X5:泵的级数5级
