用途及特点

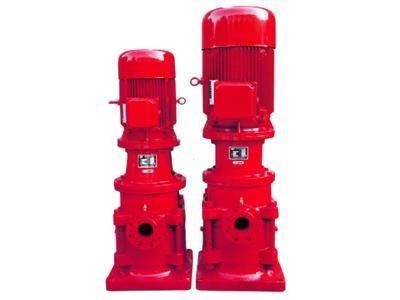

XBD-DLL 型立式多级消防泵组是根据我国消防用途的需要, 结合国内外先进技术, 按照有关消防标准和规范优化设计开发的新一代立式多级消防泵。
XBD-DLL 型消防泵的特点是采用高速结构,与中速消防泵组相比级数减少, 所以其机组高度及重量减少很多;轴封采用机械密封, 水泵无泄漏、泵房干燥清洁、安装维修方便。扬程间隔小。可每 10 米设一档 , 便于设计选用。
XBD-DLL 型消防泵组适用于高低层建筑的住宅、旅馆、 百货大楼、医院、办公大楼等的消防系统, 亦可用于生活供水, 工矿企业的给排水及空调机组循环及冷却水输送等。
性能范围
额定流量 : 5-50L/S 转速：2950r/min
扬程范围 : 25-240m 口径：50-150mm
型号意义
XBD:立式多级消防泵组
15.6：设计点压力MPaX10
30:设计点流量L/S
100:吸入口径MM
DLL:立式多级高转速
X3:泵的级数（即3只叶轮）
结构说明
XBD-DLL 型消防泵组为立式多级节段式结构, 用螺栓把进出水段夹紧联成一体, 泵每一 级装一个叶轮, 一个导水叶, 泵的轴向力采用水力平衡方法解决。残余轴向力由两个单列向心球轴承承受, 并用油脂润滑。
XBD-DLL 型消防泵进水口在下方, 出水口在上方, 进水口和出水口相对位置在出厂时按 180º装配 , 用户在安装时可根据实际情况调整其方向 ( 除一级泵外 ) , 出水段可旋转 0º、 90℃、 180º、 270º四个方向 , 只要把拉紧螺栓取出就可调整出口安装位置。
XBD-DLL 型消防泵的主要零件有: 进水段、中段、出水段、电机座、叶轮、导叶、轴、
导叶套、上轴承、挡套等。
导叶套、上轴承、叶轮为易损零件、检修时应按磨损程度更换。
轴承 : 采用深沟球轴承轴封 : 优质机械密封
传动联接采用柱销弹性联轴器 , 定位准确可靠、 , 振动小、噪声低、传动平稳、由立式电
动机驱动。从电机端往下看泵为顺时针方向旋转。
使用条件
电源 380V 三相 50Hz 介质温度：常温清水
环境温度≤40℃ 相对湿度：≤95%
工作环境无粉尘及可燃性气体
