概述

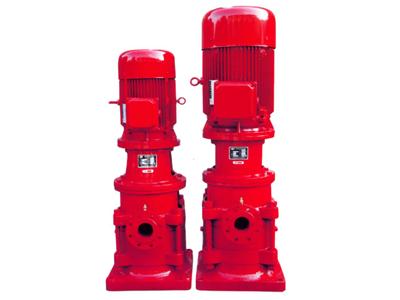

XBD-DL系列泵立式单吸多级分段式消防泵,由于采用了高效节能产品IS型泵的水力模型,因此XBD-DL型效率高,性能范围广,运转安全、平稳、寿命长、占地面积小、安装维修方便。适用于高低层建筑的住宅、医院、旅馆、营业大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。吸送常温清水之用。
本系列泵有七种口径:
40 50 65 80 100 150 200
泵型号意义
如XBD 4.4/10-65DLX3
4.4-最大压力MPaX10
10-设计点流量L/S
65-吸入口径
DL-立式多级
3-为3级(即3只叶轮)
本系列泵所执行的技术标准:GB6245-2006《消防泵》。
XBD-DL型泵是立式多级节段式结构。
用螺栓把进水段、中段、出水段夹紧联成一体。泵每一级装一个叶轮、一个导水叶。泵的轴向力采用水力平衡方法解决,残余轴向力由两个球轴承承受,并用油脂润滑。轴封可用软填料或机械密封两种结构。
XBD-DL型泵的传动是通过柱销弹性联轴器传动由电动机驱动。从电机端往下看,泵为顺时针方向旋转。
泵的吸入口在下方,出水口在上方。吸入口呼出水口相对位置在工厂出厂时按180度装配(入口与出口同一轴线)。但用户在安装时可根据实际情况,出水段可旋转90度、180度、270度等四个方向。只要把拉紧螺栓取出就可调整出水口的安装位置。
XBD-DL立式泵的主要零件有:进水段、中段、出水段、电机座、叶轮、导叶、末级导叶、轴、轴套、密封环、上轴承、下轴承、档套等。
轴材料为1Gr18Ni9Ti,叶轮为铝合金或铸铜,其余零件用铸铁。
轴套、上下轴承、叶轮为易损零件,检修时应按磨损程度更换。
